ECHOMAP Plus 45cv本体

¥ 42,120 税込

商品コード: 010-01887-30

数量

最新GPS魚探 ECHOMAP Plus 45cv 4.3インチDGPSフルCHIRP 魚探 本体 日本語モデル

明るく、直射日光下でも使える4.3インチのコンボです。明瞭で鮮明なCHIRP通常魚探とCHIRP ClearV?スキャンソナーに対応しており、(トランスデューサーは別売)世界ベースマップ内臓、無償供与日本海岸線+湖岸線図対応 別売Newpec+海底地形図対応 BlueChart g2 HDおよび Vision HDに対応。更に、釣りをしている間に、30cm刻みの等深線で、自分だけの詳細地形図をその場で作成するQuickdraw Contours地図作成ソフトウェア搭載。本体脱着はクイックリリース式のベイルマウントなので、簡単に携帯できます。

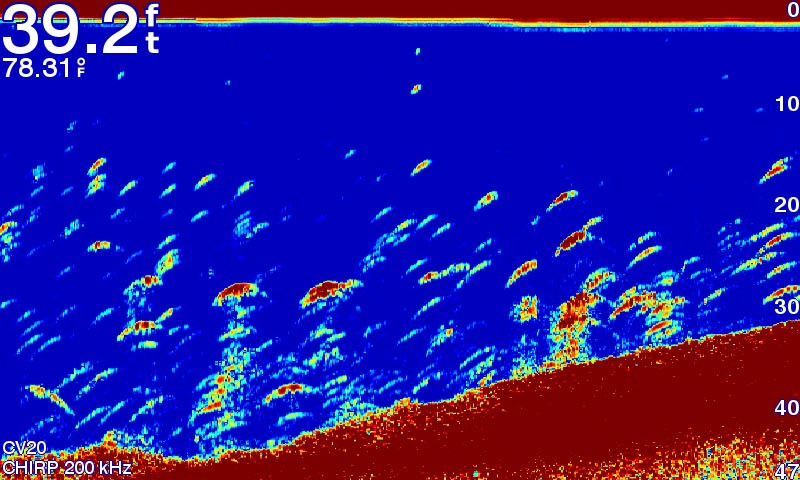

ガーミンCHIRPの違い

内蔵されているECHOMAP Plus 45cvの魚探機能には、当社のCHIRP通常魚探が含まれています。これは、民生品の魚探技術の中で、最も洗練された技術の1つです。CHIRP通常魚探は、従来の魚探よりもターゲット判別に更に力を入れたもので、驚く程はっきりとターゲットを識別できます。さらにMotorGuideやMinn Kotaエレキの内臓振動子にも対応可能です。(別売振動子ケーブルを他社よりご購入ください)

CHIRP

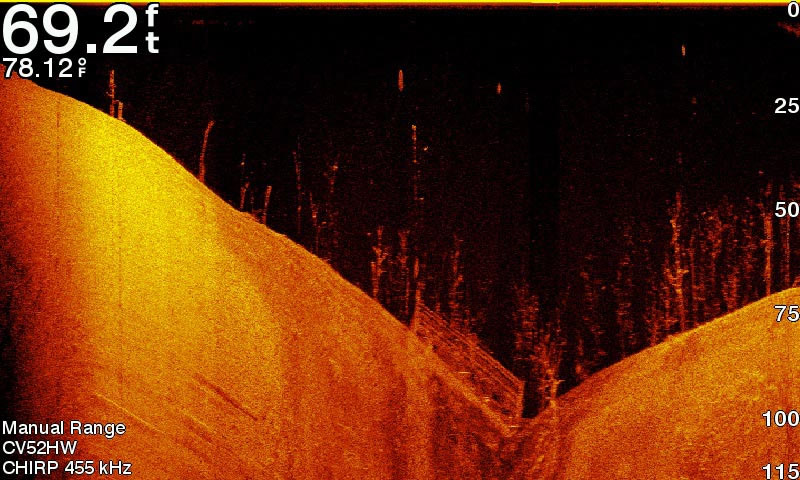

CHIRP ClearV?

STRIKER Plus 4cv魚群探知機にはGarmin CHIRPテクノロジーとGarmin ClearV?? スキャンソナーの両方が備わっており、写真さながらの画像で、ボートの下を通り過ぎるものが映し出されます。これにより、ストラクチャーや水面下の情況、魚を鮮明に確認することができます。Garmin CHIRP通常魚探と組み合わせることで、ターゲットを驚くほどはっきりと区別してくれるので、より多くの魚を釣ることができます。

ソナー

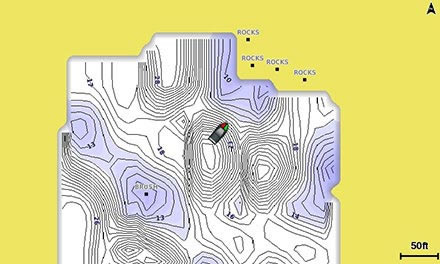

自分のマップを作成するクイックドローコンターズ

瞬時に水深30cm間隔の等高線で画面上に自分だけの釣りマップを作成します。あなたのニーズに合わせて配色調整可能です。これらはあなたのマップです - あなたが自由にできます。データを自分のものにしておくのも、Garmin Connect?のQuickdrawコミュニティと共有するのも自由です。

クイックドロー

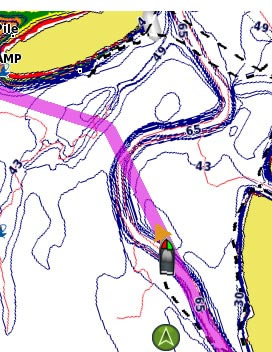

当社が提供する最高級の海上地図にアップグレード

Auto Guidance? やその他の素晴らしい機能が追加された、BlueChart g2 HDまたはBlueChart g2 Vision HDにアップグレードしてください。microSD? カードスロットを1つ搭載しており、無償提供日本海岸線+湖岸線図や別売りのNewpec+海底地形図を搭載できます。

クイックドロー

携帯に便利なECHOMAP Plus

水面から戻った時に、ECHOMAP Plusコンボをしっかりと安全に保管するのも簡単です。コードはマウントに直接接続されているため、装置に配線を繋げたり、配線を外す手間がありません。ECHOMAP Plusを電源からマウントへと素早く設置したり外すことができます。

?本モデルは、BlueChart g2 Vision HDでは3D地図ビューに対応していません。?自動ガイドは計画を目的としたものであり、安全なナビゲーション操作の代用にはなりません。

地図

日本仕様Garmin Mrine GPSは 日本語フォント 地図著作権認証機能で 国土交通省刊行1/25000の日本全土の海岸線と556の湖やダム湖岸データを日本語表示 無料 無期限で使用できます。556の湖やダムデータリスト別売り地図は「ガーミンジャパン株式会社」にて日本全土NEWPEC+1m 間隔 海底地形ファイルが用意されています。購入した日からポイントがわかる1m等深線図+漁礁入りです。日本仕様Garmin Mrine GPSは 日本語フォント 地図著作権認証機能で購入されたNEWPEC地図を日本語表示 無期限で使用できます。こちらはガーミンジャパン株式会社より直接ご購入ください

日本仕様 Garmin Mrine GPSはQZSS対応

2018年よりQZSSの運用が開始されます。これを機に日本でのカーナビGPSの精度は1M以下のサブメーター級へと進化します。GarminはMarine GPSとカーナビの両方を開発販売できる唯一のメーカーです。Garminのカーナビは日本国内でも使用されていますが、これはQZSS L1S信号が受信出来ない地域である欧米 アフリカ市場のカーナビで使用されるものとソフトが別の仕様になっています。日本仕様 Garmin GPSのQZSS L1S信号?対応はすでに行われておりGarmin Mrine GPS日本仕様の製品に反映されています。Garmin Marine GPSはこうしたカーナビのテクノロジーと経験をもとに使用される地域に合わせて設計調整されています。

Qzss GPS補完情報受信対応で測位可能時間率90%(GPSのみ)から99.8%に向上

準天頂衛星Qzssシステムは2018年度から4機体制で運用されます。これによりGPSの精度 利用可能性が大きく向上します。準天頂衛星Qzssシステムは日本を中心としたアジアオセアニア地域で受けられるサービスのため、これを使用するための仕様変更が必要です。Garmin Marine GPSは日本での使用を前提にした仕様変更がされており、Qzss GPS補完に対応しています。準天頂衛星Qzss GPS補完情報を加えることによって見える時間率が一気に高くなります。実際に90〜100%見える青い部分が増えます。このように、GPSを補完し、測位可能時間率を向上させるのが、準天頂衛星の大きな目的の1つです。

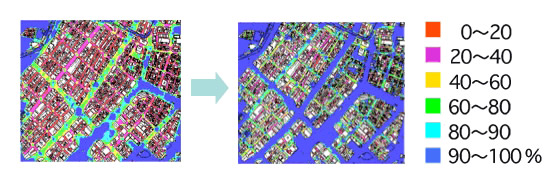

図:GPSのみ(左)と準天頂衛星を加えたとき(右)の4機以上から受信可能な時間率(東京銀座地区3Dシミュレーション)
Jaxa ホームページより引用「みちびき」によるGPS補完(*)で、どのくらい便利になるの?

Qzss GPS補強情報 L1S信号受信対応で測位精度(95%)は水平1m以内 垂直2m以内

Garmin Marine GPSはサブメータ級測位補強信号(L1S)を受信しています。サブメータ級測位補強信号(L1S)にて、準天頂衛星システム(QZS)、およびGPSのL1C/A 信号を補強することにより、日本とその近傍で測位精度を向上させることができます。準天頂衛星Qzssシステムが2018年度から4機体制で運用された後には、DGPS補正 軌道時刻予報(LTE) 災危通報を受信でき、その測位精度(95%)は水平1m以内 垂直2m以内に向上します。

一般情報

寸法 4.0" x 8.0" x 3.1" (10.2 x 20.4 x 0.4 cm)
重量 0.7 kg (1.6 lbs)
防水規格

IPX7

表示タイプ WQVGAディスプレイ
ディスプレイサイズ

2.1" x 3.7"(5.4 x 9.5 cm); 4.3インチ(10.5 cm)

ディスプレイ解像度 480×272ピクセル
消費電力

5W

アンテナ 内部または外部NMEA_0183経由
マウントオプション ベイルまたはフラッシュ
レシーバー

5 Hz

Garmin Marine Network? ポート

なし

地図とメモリ

データカードに対応

1microSD? カード、カードサイズ最大32 GB

ウェイポイント

5,000

ルート 100
航跡ログ 50,000ポイント;保存されたトラック50個
地図をあらかじめ搭載

LakeV?HD(内陸地図)

チャートプロッタ機能

Garmin魚探に対応
AIS(ターゲット船のポジションの追跡)をサポート
DSC(DSC対応のVHFラジオからの位置データの表示機能)をサポート

魚探の特長および仕様

二重周波数 (50/200 kHz) ソナー機能
デュアルビーム (77/200 kHz) 魚探対応
サポートされる周波数

CHIRP(低、中、高)

伝統的:50/77/83/200 kHz

ClearV?:260/455/800 kHz

送信電力 500W(RMS)/ 4000W(ピークツーピーク)
CHIRPソナーテクノロジー あり(内臓)
ClearV?

ありCHIRP(内蔵)

SideV?

なし

最大深度

2,300 ft @ 77kHz 淡水、1,100 ft @ 77kHz 海水(水深機能は水底地形タイプおよびその他の水条件に影響される)

ボトムロック
水温ログとグラフ
魚探録画
魚探履歴の巻き戻し

接続

振動子ピン数 4
NMEA 0183入力ポート

1

NMEA 0183出力ポート

1

ビデオ入力ポート なし
ビデオ出力ポート なし
無線接続性

なし

同梱物

  • ECHOMAP Plus 45cv
  • 電源/データケーブル
  • クイックリリースクレードル付き傾斜/スイベルマウント
  • フラッシュマウント
  • 保護カバー
  • 日本語マニュアル
